產品概述
       SV185系列彩色無紙記錄儀采用新型大規模集成電路， 高性能，低成本優點。對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。12路萬能信號輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）?？蓭?2路報警輸出，6個變送輸出，RS485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警狀態顯示。

功能特點

    ★采用7英寸進口800*480點陣TFT高亮度彩色圖形液晶顯示，LED背光，畫面清晰、寬視角。
    ★采用高性能ARM微處理器為核心，產品具有功耗低、響應快、功能強、性?xún)r(jià)比高等特點。
    ★輸入--輸出--電源之間隔離設計，對輸入、輸出、電源采取可靠保護和強抗干擾設計。
    ★產品開孔尺寸138*138*76mm，76mm的插入深度大大節約了控制柜安裝空間。
    ★支持USB數據轉存和SD卡內存擴展，與數據管理軟件配套使用實現歷史數據的查閱與分析。
    ★內置大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；曲線顯示自由組合，自定義曲線顏色，豐富的棒圖顯示，儀表自帶漢字字庫，支持漢字拼音輸入、漢字位號、單位自定義輸入，可任意切換中、英文操作界面，簡單方便。
    ★支持標準MODBUS RTU協議RS485通訊接口，支持MODBUS TCP/IP協議的以太網RJ45接口。
    ★12路模擬量萬能輸入，測量信號高速采集，100mS/單通道，顯示刷新周期1S，測量精度高達0.2%FS，測量范圍-99999-999999，12路繼電器報警輸出，其中6路繼電器輸出可改為模擬量變送輸出。

主要技術指標

    1.輸入信號：最多12通道萬能信號輸入。
    2.信號類型：　
       標準電壓信號：0～5V、1～5V、√0～5V、√1～5V；
       標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；　　
       毫伏信號：0～20mV、0～100mV、±20mV、±100mV；　
       熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；　
       熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；
       線性電阻信號：0～400Ω；
    3.精度：±0.2％FS。
    4.顯示刷新周期：1秒。
    5.存儲容量：內部Flash存儲器容量64M Byte。
    6.記錄時間：12通道，64M Byte容量。（不斷電連續記錄）

計算公式：記錄時間（天）=(備注：通道數的計算：程序?qū)⑼ǖ罃?shù)劃分為4、8、16、32、64五檔，當儀表通道數落在兩檔之間時，以大的數作為計算的通道數。)
    7.模擬量輸出：4~20mA(負載電阻≤380Ω)、0~20mA(負載電阻≤380Ω)、0~10mA(負載電阻≤760Ω)、1~5V（負載電阻≥250KΩ）、0~5V（負載電阻≥250KΩ）、0~10V（負載電阻≥10KΩ）。
    8.報警輸出：最多12路報警繼電器常開觸點輸出，觸點容量1A／250VAC（阻性負載）。
    9.配電：變送器配電電源，額定電壓24VDC，最大電流200mA。
    10.通訊接口：隔離RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
    11.供電：電壓范圍85～264VAC；頻率：50/60Hz；最大功耗：15W。
    12.工作條件：工作溫度：-10～50℃；濕度：10～90％（無結露）。

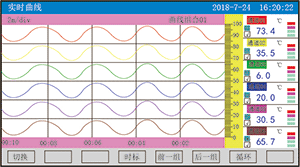

實時曲線：可自由組合顯示曲線和曲線顏色                            棒圖畫面：以棒圖的形式顯示測量值，同時還可顯示通道位號、工程單位及報警狀態等信息

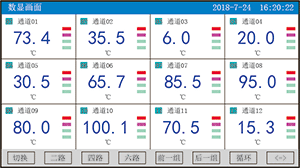

數顯畫面：顯示實時測量值，同時還可顯示通道位號、工程單位及報警狀態等信息   歷史畫面：可向前或向后查看保存在內存中的歷史數據

備份畫面：可通過設定起始時間和結束時間來備份這段時間的數據                              組態畫面：用來查看和修改各組態的參數
